產品介紹

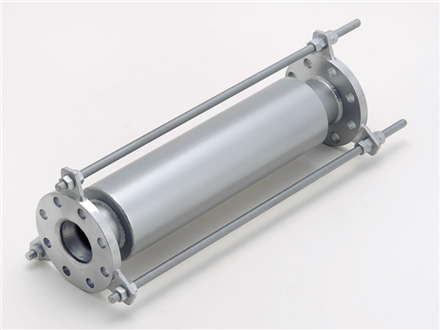

熱力管道補償器的工作狀態：首先波紋補償器的兩端與供熱管道焊接，熱水從膨脹節中的不鏽鋼波紋管中流過，按供熱管道施工設計要求，當管道中的水溫達到70攝氏度時，由於熱的作用，管道開始膨脹，波紋金屬軟管被壓縮，管道伸長達到設計長度。在供水水溫大於70℃時，管道補償器的工作狀態受壓，膨脹節工作狀態穩定。停止供熱冷卻時，在溫度小於70℃時，波紋補償器的工作狀態受拉。這時，就需要一個裝置來解決這個問題，這個裝置就是補償器，所謂補償器，就是一個可伸縮的器具，當管道伸長時，他會變短，以吸收管道伸縮時產生的應力；當管道縮短時，補償器就會變長，以補償縮短的管道。
①此型接頭均加設內筒，能防止泥沙以及堅硬物質進入波紋波穀，避免工作時損傷波紋管，同時避免擾流現象。
②使用設限拉杆，可延長伸縮接頭的使用壽命，使伸縮量不超過限度，造成不必要的損壞，防止配管失敗時過度伸縮損傷波紋管。
③波數密度高、重量輕、安裝容易。
④伸縮囊(Bellows)為OMEGA型，可消除應力局部集中缺點，振動絕緣效果大。
⑤多層薄鋼板製成的伸縮囊，能提供一個高效的振動或振蕩絕緣及高安全度，具有抗老化性高、耐高溫、抗UV輻射線、抗蝕性佳等。
⑥多層鋼板高柔韌性(彈性係數低)與最理想的振動吸收性質，不僅與橡膠防震接頭有相同的效果，且更有較長的使用壽命。
（2）熱力管道補償器的安裝：熱力管道補償器安裝時應有兩個後年度護圈，且護圈的壁厚不應小於管道的壁厚，設置護圈1的目的是為管道受熱膨脹時，尺寸範圍內有土、砂等進入，各尺寸為：
熱力管道補償器出廠時，所有外露表麵已刷防鏽漆兩遍，熱力管道補償器及其熱力管道的其它要求為：
①保溫管埋於地下時，四周需用粒度小於20毫米的砂子填充，然後再覆蓋原土，填充砂子的厚度不小於200毫米。
②保溫管頂的埋深一般不超過1.2米，但也盡量不要小於0.7米，，保溫管可直接埋在各種管道下麵。
③除一處外，其餘均保溫，因管道膨脹時不保溫並不會造成顯著的熱損失。也是由於護圈的作用，熱力管道補償器可以直埋處於車行道下麵。
④熱力管道補償器安裝不必冷緊，也不必按全線鋼管接好後再割下和膨脹節等長管道之後再焊接的方法。使用熱力管道補償器，不必設導向支架。
⑤安裝時要注意保證導流套筒的方向與流動方向的一致。
⑥補償器內介質應進行除遊離氧和除氯離子處理，氯離子含量不得超過25PPm。
⑦補償器允許不超過1.5倍公稱壓力的係統水壓試驗。
⑧補償器安裝完畢進行係統水壓試驗前，要將管道兩端固定，防止內壓推力拉伸補償器。
技術參數
